!!! Construction d'un Pilatus P3 2.50m tout bois !!!

Page 1 sur 3 1, 2, 3  Suivant

Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Mar 7 Mai - 16:43

Bonjour,

Hé oui je suis toujours vivant, et je viens vous présenter mon nouveau projet ! langue

Comme certains le savent, j'ai aboutis à la construction de mon Taylorcraft :

Donc maintenant il me fallait une autre construction pour satisfaire mes mains !:p

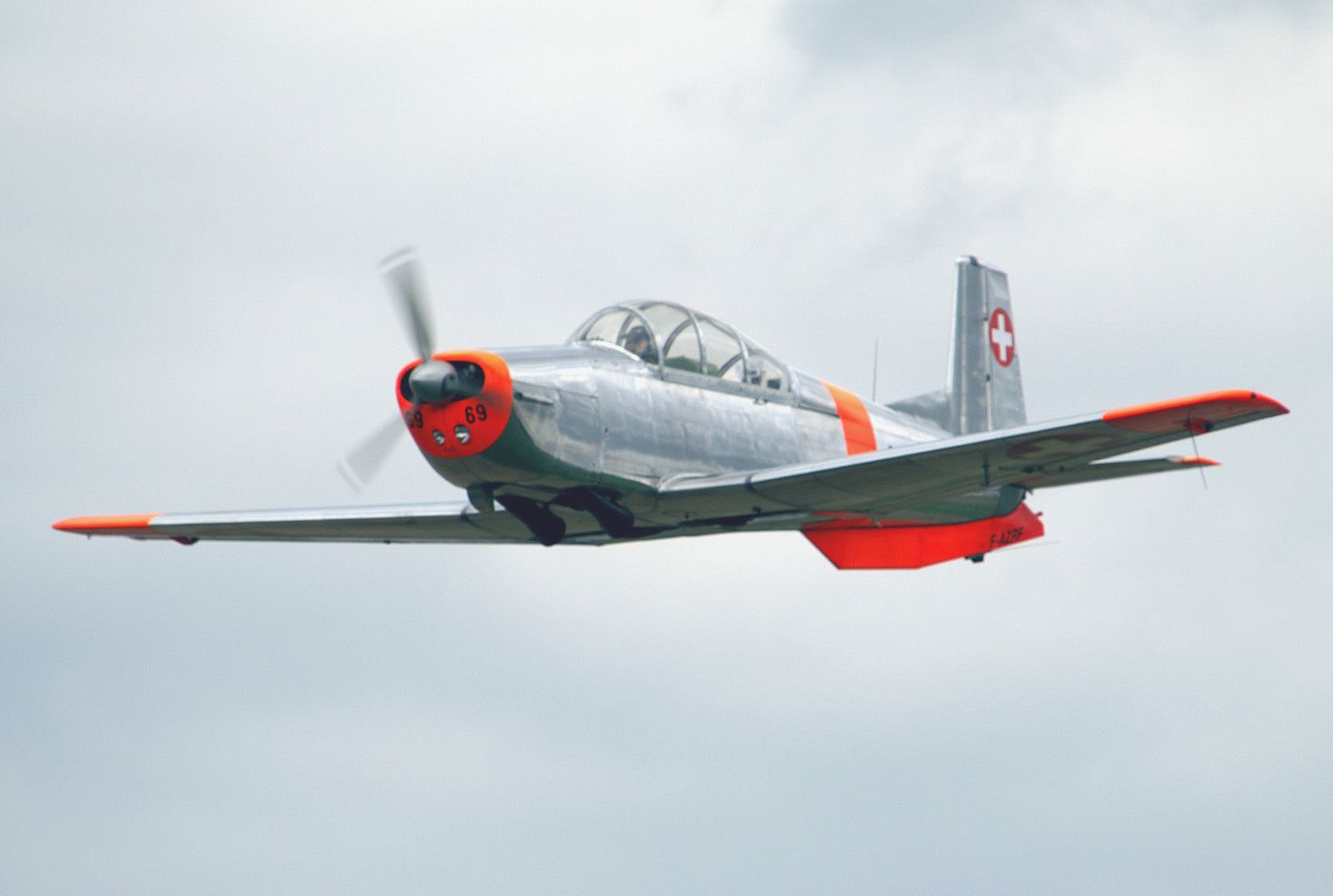

Le pilatus P3 est un avion qui depuis quelques temps me tente bien et s'est pour ça que je me lance dans sa construction maintenant !

Cette construction m'apportera de nouveaux défi, la taille, les trains mécaniques rentrants, etc...Smileclin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Ob_9da28385e21b848d0c309b83a909f5e0_f-azrf

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Pilatus_p3_1

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img5670ke1

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_05

J'ai un ami qui m'a redessiné tout les plans avec toute la structure à la bonne échelle à partir d'un plan 3 vues et de photos !
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Pilatus_p3-02411

Question motorisation J'ai passé une commande pour une propulsion électrique elle ne devrait pas tarder à venir ! clin

Bon alors pour les jambes de train je ai dessinée les plans pour que je puisse ensuite les usiner au travail correctement ! clin

Dessin de la fourche de la roue avant que j'ai commencé déjà commencé à dessiner :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 0001_610

Autres pièces...
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 0001_711

Sans cotation :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 0001_810

Et avec :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 0001_910


Rep.1 : La partie du haut de la jambe (train arrière).
Rep.2 : une pièce qui vient s’enchâsser dans la jambe et qui fait l'axe de la roue (train arrière).
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 0001_110


Rep.1 : La partie du haut de la jambe (train avant).
Rep.2 : L'autre partie de la jambe qui vient coulisser dans le Rep 1...
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 0001_111

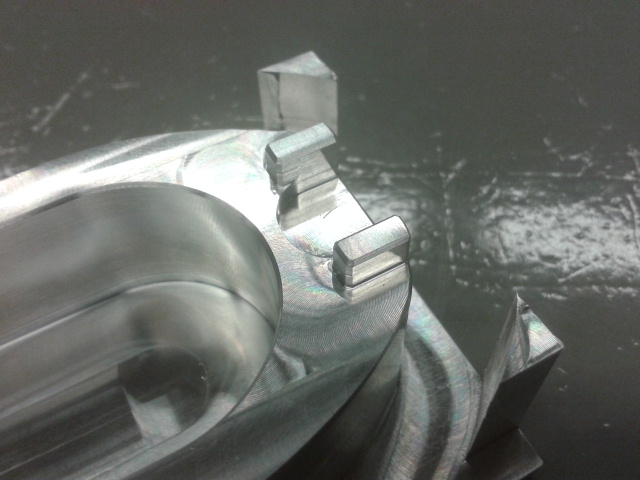

Usinage de la fourche de roue par contournage sur CNC, premier serrage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-010

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-011

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-012
Je pense que ça va donner une jolie pièce ! clinSmile

J'ai aussi commencé à tourner les jambes ! clinSmile

On tourne les diamètres :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-013

Une fois fait on peut débiter, puis on retouche les faces :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-014

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-015

Tolérance g6 (-0.006 /-0.017)
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-016

Ensuite pour la grande jambe :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-017

Pour l'instant, je n'ai fait que un serrage...clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-018
j'ai laissé pas mal de marge au niveau de la longueur, parce que je ne sais pas encore exactement quel mécanisme je vais prendre... clin

J'ai fait cette photo pour que vous voyez comment ça ce monte :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-019

Le ressort ce place au fond du trou...
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-020

Pour que la petite jambe ne puisse plus sortir, je vais usiner une bague (rep.3) qui a le même diamètre que le petit diamètre de la petit jambe ! clin

mon ami qui m'a dessiné le plan de l'avion, m'a aussi dessiné la jambe (avant) par rapport à mes plans ! Smileclin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Jambe%2520train%2520avant01!!! Construction d'un Pilatus P3 2.50m tout bois !!! Jambe%2520train%2520avant02!!! Construction d'un Pilatus P3 2.50m tout bois !!! Jambe%2520train%2520avant03!!! Construction d'un Pilatus P3 2.50m tout bois !!! Jambe%2520train%2520avant04

j'ai aussi commencé un peu à toucher du balsa ne vous inquiétez pas ! Rire

J'ai fabriqué la quille (pièce qui vient sous le fuselage pour mieux "diriger" l'avion dans l'axe du lacet... Smile clin

Donc on prépare le bois :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-010

Après on recouvre la quille en papier avec les fibres verticaux :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-011

Une fois fini sur toute la longueur (en double Heureuxclin) :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-012

Ensuite on peut coller les trois épaisseurs à la colle blanche dilué à l'eau  Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-013

Voilà ce que ça donne avant découpe Smile:
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-014

A la moitié de la découpe... Rire
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-015

Et à la fin de la découpe ! Hihi
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-016

Après on sort pour un bon ponçage de la surface pour enlever les raccorts et le pourtour Smile:
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-017

Une fois fait, il faut rigidifier les bords de la quille qui risque peut être parfois de glisser sur le bitume ou l'herbe...

Alors je commence par faire une rainure dans avec une lame de scie à main que je coller sur une planche en balsa qui fait office de cale !Smileclin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-019

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-020

Ensuite dans cette rainure je vais insérer une mèche de carbone que j'enroule :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-018

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-021

Et je la colle à la cyano...Smileclin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-022

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-023

Et voilà, chapitre "quille" clos jusqu'à la finition ! Rire

Je informerais du projet au fur-et-à-mesure de l'avancement des travaux !  langue clin

A+, Silas

 Bonsoir !Smile

Heu mais ça fait un bout de temps que j'ai pas donné de nouvelle là !CoolSmile

Bon ben ça fera un gros tas en un coup !:p

Au travail, j'ai pu pas mal avancer sur les pièces de fraisage en CNC.clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_1010
Il me manque une série de pièce en photo...

Quelques photos pour que vous ayez un petit apreçu de l'usinage de ces pièces !clin:p

Pour commencer, la fourche pour la roue avant ! clin
Cette pièce a été assez longue à réaliser à cause des nombreux serrages !clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-010

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-010

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-011

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-012

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 99846120130604105907

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 94659020130604102853

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-013

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0910

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 66150320130604151449

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 82460120130604161401

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-014

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 72763120130607083116

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 71340820130607093819

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-015

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 35518120130607105641

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 16335920130614094812

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-016

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 56177320130614145806


Les deux pièces validé :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 75659720130614160740

Les deux rebuté :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-017

J'ai profité de faire deux trois pièces en plus vu qu'une fois que le programme est fait le reste est plutôt assez rapide...(et ça laisse de la marge pour les rebut !:p)


Sinon petite commande chez top-model de balsa, ça fait un peu mal au porte-monnaie mais ça c'est un détail négligeable chez les passionnée !:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_1011

Finalement c'est moi qui découpe toute les pièces pour le fuselage contrairement à ce qu'on avait prévu avec Stéphane (Ovale54).clin

Donc on colle les plans de découpe sur les planches en balsa avec de la colle en spray :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 130716093112720228

Puis on découpe toutes les pièces à la scie chantourner :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_1012

Voilà toutes les pièces sont prêtes à être assemblée !SmileSmile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 34626420130716120157HDR

Y compris les 2 gros flancs :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 81639420130716120131

Donc on assemble les couples sur les flancs et voilà ce que ça donne :Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 90292920130716200427HDR

Ensuite on peut passer au treillis de la partie arrière du fuselage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 38542420130716171024HDR

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 42887420130716173852HDR

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 25360920130716175306HDR

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-018
Voilà !

Encore un immense merci à Bertrand pour ces super plans qui sans eux je ne pourrais rien !SmileSmileSmile

Petit bonus pour la fin, un joli Rotomax, reste à le tester !:p:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 263480DSC1014


Voilà pour aujourd'hui, ces temps je devrais bien avancer je pense vu que je suis en vacance !:p:-)

A+, Silas

Bonsoir !

Merci pour vos messages, ça fait plaisir et c'est en partie ça qui me motive à continuer !:-):-)

Donc on continue avec la structure arrière du fuselage...

J'ai coller les 2 flancs sur les couples, il reste à mettre des croisions sur le haut :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-019

ensuite j'ai assemblé tout les couples plus posé les baguettes ! Smileclin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-020

Ça c'est encore facile en voyant ce que nous attend la suite => le coffrage !
Première planchette mise :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-021

J'ai essayé de mettre une planchette entière sur le flanc à côté de celle déjà posé mais celle-ci ce décolle, elle est trop rigide !
Je vais donc couper les planchettes dans la longueur pour avoir des parties plus mince à coller !:-)clin

A+, Silas


Hello tout le monde ! Smile

Merci les gars, j'ai pensé à cet outils mais j'avais la flemme de m'en faire un...:-D

Mais c'est grâce à vous que je m'en suis quand même fabriqué un !:p:p

Voilà le travail ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-022
je pensais que l'idée de coller directement un cutter dessus était une bonne idée mais enfaite je ne suis plus si convaincu !:S

La lame n'est pas très bien guidé dans le cutter, donc moins précis et elle se met de "travers" quand je coupe... Mais au moins je peux couper un bout se elle ne coupe plus très bien ! clin Smile

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-023

Bon alors maintenant on peut couper ces lamelles ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-024

Une fois qu'on a un petit paquet on peut commencer à coffrer ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-025
On maintien avec des épingles, scotch, pince...

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-026

C'est juste super long je trouve mais sinon ça va, même si c'est un peu galère avec les rayons... clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-027
presque fini la partie arrière du fuselage ! (Bon si on ne compte pas la partie du dessus qui reçois encore les couples "arrondi" !:*))

Bon ben une suite bientôt surement  ! clin

A+, Silas


Bonsoir !

Donc voilà quelques nouvelles !:-)

Alors voilà la fin du coffrage de la partie arrière du fuselage ! On colle les couples du haut du fuselage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0610
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0611

Ensuite on passe au coffrage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0612
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0613
Pour faciliter le coffrage dans les courbes j'ai fendiller une planche :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0614

Et de cette manière on pose facilement !
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0615
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0616
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0617

Ensuite j'ai coupé des fine lamelle qui vont se mettre dans les fente pour rigidifier ! Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0618
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0619

Après on passe au coffrage de la partie avant du fuselage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0620
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0621
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0622

Ensuite on passe aux trappes du train avant :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0810

On lime des biais pour pouvoir poser les charnières :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0811
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0812

Et on coffre tout autour comme on peut...
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0813
Quelques coup de ponçage plus tard :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0814
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0815

Après on passe au capot. On pose la structure :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0816

On coffre :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0817
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0818

Et voilà la bête :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0819

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0820

Et une petites dernière avec le fuselage en entier ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0821

La prochaine fois se sera sur le cockpit !clin

A+, Silas


Bonjours tout le monde ! clin

Alors suite avec le cockpit. clin

Je voulais faire tout un ensemble qui comporte un baquet avec les pilotes et la verrière qui soit démontable pour toujours facilement pouvoir accéder au fuselage ! clin

Donc je commence par créer une "caisse" :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0910

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_0911

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1010

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1011

Ensuite pour continuer, j'ai préféré partir sur la verrière, ce sera plus simple pour voir comment ça vient... clin

Donc beaucoup de travail pour réaliser une verrière enfaîte !:*)

Je commence par fabriquer une table sous-vide ! clin

La matière première !:-):-)
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1012

On vis les baguettes angulaires :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1013
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1014
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1015
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1016
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1017
Et hop on ferme ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1018
On fait un joli quadrillage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1019
Et on perce ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1020

Il ne reste plus qu'à faire un cadre pour tenir le plastique transparent en place ! clin

Maintenant place au master pour la verrière ! clin
Le master est composé de 26 couples en CTP 4mm, donc il faut les découper...

Le bois et les couples sur papier :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1021

On colle...
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1022

Ensuite on colle les plaques de CTP sur des plaques de polystyrène 20mm :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1023

Ensuite on sort pour aller découper ces 26 couples :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1024
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1027

Et voilà ce que ça donne une fois qu'on les assemble ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1025
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1026

On colle le tout entre eux :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1028

Le dessinateur (Bertrand:p) a vraiment pensé à tout, ici une baguettes pour respecter le positionner des couples ! Smile clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1029
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1030

Maintenant il suffit d'enlever les "escaliers" à la cale à poncer :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1031
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1032
Ensuite on mastic pour boucher les défauts. clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1033

Et la suite après manger ! clin

A+, Silas

Salut à tous ! clin

Merci pour tout vos conseil ! clin

Donc j'ai fait deux sicle de masticage-ponçage et maintenant je passe au fibrage 50gr :

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1036

J'ai compris ce que tu voulais dire Bertrand de réduire l'épaisseur du moule parce que une fois la fibre posé le moule sera trop grand ! mais je pense que cette épaisseur est négligeable, enfin j'espère ! parce que si je doit tout enlever l’épaisseur par ponçage j'aurais jamais fini ! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1037
Une fois fait ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1038

J'ai une question pour le fibrage :
Vous mettez d'abord l'epoxy sur la surface à fibrer et ensuite vous poser la fibre sur la colle ? Ou vous mettez d'abord la fibre et ensuite vous poser l'epoxy sur la fibre  ?

Merci pour vos réponse ! clin

A+, Silas



Bonsoir !Smile

Bon ben pour Noël faut redonner des nouvelles, c'est un bon cadeau ça non ?:p

Bon niveau verrière ça avance pas vraiment, je dois fibrer une deuxième couche sur le master mais difficile de faire ça dehors en cette période...Cool

Pas grave j'ai attaqué le capot.

Dsl j'ai pas pris de photo de la première partie, le travail consistais à découper des couples dans du balsa 10mm et des les coller entre-eux ! clin

Ensuite on donne la forme avec un rabot :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1410

Ensuite après un bon coup de ponçage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1411
Voilà la c'est encore du gros il faudra ajuster une fois collé sur le fuselage ! clin

Ensuite on va percer les trous pour les phares :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1412

On agrandit à la scie à chantourner :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1413

Et voilà le travail après ponçage des trous à la cale ronde : SmileSmile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1414

Maintenant on va passer à la fabrications des phares. clin Donc pour ça on va créé des sortes "d’entonnoir" !:p

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1510
L'essai et le vrai...:p;)

Le but maintenant et de coller le tout ensemble : clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1511

Donc collage à l'époxy des leds avec le carton :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1512

Ensuite on colle le tout au capot :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1513

Et pour finir on arase le carton à la surface du carton :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1514

Heu mais ça brille fort !:p:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1515
(c'est blanc et pas bleu si jamais ! clin)

Il suffira encore de poser une vitre transparent sur les phares ! clin

Et voilà une posé sur le fuselage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1516

Le moteur a été posé lui aussi avec 2° à droite et 1° piqueur ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1517

Voilà le prochain travail sera de coller le capot sur le fuselage et d'ajuster les deux éléments ! Smile

Bon alors moi je vous souhaite un joyeux Noël et bon ski !SmileSmile

A+, Silas

Bonsoir à tous ! clin

Voilà alors une petites avancée au niveau des empennages !:p

Découpe de toutes les nervures pour le stab et la dérive !:-):-)
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1711

Donc on attaque le puzzle de la dérive : clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1712

On pose le faux bord d'attaque sur la baguette qui tient les nervures :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1713

Ensuite on pose le servo dans le profil avec des renfort en CTP 3mm :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1714

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1715

Après on découpe le coffrage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1730

Ensuite on colle et on maintient avec des pinces : clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1731

L'autre côté :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1732

Et voilà, on oublie de faire ressortir le palonnier et le cordon du servo...clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1811

Ensuite on attaque la gouverne après avoir acheté du CTP 1mm pour le bord de fuite : clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1717

D'équerre s'il vous plait...
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1718

On insère le bord de fuite dans les queues des nervures : clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1719

Ensuite on prépare le coffrage ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1720

Et hop on referme le tout !:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1721

Avant de refermer complètement, il ne faut pas oublier de créer un petit support où vient se poser un guignol :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1722

Et voilà :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1723

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1724

Après ça, on va attaquer le bord d'attaque de la gouverne toujours, pour l'articulation ! clin
Ébauche au rabot :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1725

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1726

Et on finit à la cale à poncer:
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1727

mais il manque quelque chose là, non ?:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1728

Mieux :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1729

Encore un peu mieux après ponçage : clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1810

Et pour finir une photo de l'ensemble :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Img_1812

Donc pour finir cette dérive il me reste à coller un bloc de balsa sur le haut de celle-ci et de le mettre en forme et de mettre en place les charnières ! clin Bon et plus tard la fibre plus la peinture et une petite tringle pour le volet du trim ! clin

Voilà, je me réjouis d'attaquer le stab, ça va être du beau morçeau !:p (Et dire que l'aile sera encore plus impressionnante !:p:p)

(Excusez-moi de mes explications très courtes voir absentes, quand j'ai du temps pour mon hobby je préfère le passer un maximum à la construction...clin Mais si il y a des choses qui ne sont pas clair ou que j'ai oublié de parlé, dites le moi sans autre ! clin)

A+, Silas

PS: Excusez-moi de mes explications très courtes voir absentes, quand j'ai du temps pour mon hobby je préfère le passer un maximum à la construction...clin Mais si il y a des choses qui ne sont pas clair ou que j'ai oublié de parlé, dites le moi sans autre ! clin


Bonsoir à tous ! Smile

Fcs;2260260 a écrit:Jolie pièce la dérive.
Tu as écrit que le trim ne sera pas fonctionnelle
Sur les photos, je constate un léger angle au trim
Est il bloque ainsi sur le vrai?
Est il mécanique sur le vrai?
Comment vas tu procéder si tu le bloques?
Fcs

Alors oui sur le vrai il est fonctionnel !clin Moi j'ai mis un léger angle pour un peu plus de réalisme, je pense que même si c'est un Pilatus il y avait surement un peu de correction à faire !:p Enfaîte il est déjà bloqué, il y a un CTP de 1mm qui fait office de "charnière rigide...":p

Bon sinon j'ai du nouveau ! Smile Smile

Ça sent bon la fin des travaux des empennages ! Smile

Alors le kit pour le stab ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-015

Ensuite go moteur pour le montage de celui-ci !:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-016

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-017

On monte le servo et on coffre :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-018

Ensuite un coup de ponçage sur la surface :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-019

Dans la partie mobile on n'oublie de fixer le guignol :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-020

Voilà pour le volet mobile ! (désolé j'ai oublié de prendre des photos de la construction...unsure)
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-021

Ensuite on passe sur les charnière (Bertrand, cette fois c'est bon je n'ai pas oublié des renforts en balsa au niveau des charnières pour le volet mobile)
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-022

J'ai rajouté les renforts pour les charnières sur le volet mobile de la dérive que j'avais oublié ! (Merci Bertrand !)
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-023

Ensuite j'y ai introduis une charnière coupée avec un corde à piano insérée dedans pour le pointage de l'autre partie de l'empennage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-024

Ensuite une ouverture pour le débattement :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-025

Une fois le stab monté :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-026

Ensuite on attaque les saumons du stab toujours :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-027

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-028

Une fois terminé :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-029

Ensuite pour la dérive il me restait à finir le haut avec un bloc de balsa mis en forme :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-030

Une fois poncé, fini :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-031

Donc fini pour ces empennages c'est parti pour du plus gros => l'aile ! Smile

Je commence par les ailes d'extrémité ! clin

Donc découpe du plan des nervures :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-032

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-033

On colle pour la découpe sur le balsa :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-034

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-035

Et on découpe au cutter :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-036

Voilà une fois fait on peut commencer le montage ! Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-037

On découpe les âmes sur mesure avec une légère tension pour assurer une bonne rigidité :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-038

Et on les colles :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2014-039

Voilà c'est tout pour le moment ! Smile

Je suis désolé pour cette présentation un peu à la "va vite", j'espère que c'est un peu clair quand même !Cool

A+, Silas

A suivre !


Dernière édition par Silas le Mar 6 Mai - 16:47, édité 2 fois

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par lapycube le Mar 7 Mai - 16:49

Bravo.
Tu a du matériel de pro !!!
lapycube
lapycube
très bon posteur
très bon posteur

Masculin Nombre de messages : 584
Age : 19
Localisation : aigonnay
Emploi ou loisirs : VTT, Judo, course a pied et apiculture.
Points : 644
Réputation : 18
Date d'inscription : 22/08/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Mar 7 Mai - 18:11

lapycube a écrit:Bravo.
Tu a du matériel de pro !!!

Les pièces en Aluminium je peux les faire à mon travail, donc c'est pas mes machines ! Rire La machine que j'ai utilisé pour faire la fourche de la roue coûte dans les environs de 200'000.- donc non elle n'est pas à moi ! langue

A+, Silas

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Mathew le Mer 8 Mai - 13:28

Waw

super ou nouvelle construction

en plus j'aime bien ce modèle
vivement la suite

_________________
... __|__
*--- langue---*

de retour  Hihi
Mathew
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 23
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par ThePLane974 le Mer 8 Mai - 17:28

Super construction,
pour être franc ch'uis pas trop fan des Pilatus (ne vous froissez pas svp) mais avec 2m50 d'envergure, ça doit faire une belle maquette.
ThePLane974
ThePLane974
Posteur moyen, mais déjà passé le cap des 200 messages
Posteur moyen, mais déjà passé le cap des 200 messages

Masculin Nombre de messages : 211
Age : 19
Localisation : ile de la reunion
Emploi ou loisirs : Aéromodélisme, informatique, électronique
Points : 280
Réputation : 9
Date d'inscription : 02/08/2012

http://modelisme-magazine.com/

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par MontBlanc86 le Mer 8 Mai - 19:11

C'est juste superbe ! Heureux
C'est cool que tu puisses utiliser les machines du travail pour tes projets personnels ! Smile
Bon courage pour la suite de la construction, qui a déjà bien avancée d'ailleurs ! Smile

Tu le fais avec ton frère ce projet, ou c'est ton projet perso ?

_________________
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Logo_bleu_90x90
Vous avez l'âme écolo ?
Faites votre bonne action du jour grâce à Unjouruneaction !
Et retrouvez UJUA sur Facebook : Page Facebook d'UJUA

Vous voulez voir mes vidéos ?
Sur Youtube, c'est ici ! !!! Construction d'un Pilatus P3 2.50m tout bois !!! 68142
Sur Dailymotion, c'est ! !!! Construction d'un Pilatus P3 2.50m tout bois !!! 68142
MontBlanc86
MontBlanc86
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2472
Age : 24
Localisation : Vienne (86)
Emploi ou loisirs : Aéromodelisme, Informatique, Football
Points : 2844
Réputation : 245
Date d'inscription : 16/01/2011

http://www.ujua.fr

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Froid Spike le Mer 8 Mai - 20:56

Méga cool le projet ! Et l'avion est beaux ! Il dois être réactif...

Tu ne perds pas te temps, le TylorCraft viens d'être terminer... Et tu as beaucoup de rangement pour tes avions chez toi ?
A+

_________________
« L’aéromodélisme, bien plus qu’un rêve !  Magicien »

 4 aéronefs : -Biloute –Sensei de Flyzone – « Le vieux » - Aile volante (Flouppp... dead) – Avion fait reconstituer  Pirate

3 Radios : Turnigy TH9X modifier – Futaba Conquest 72 Mhz AM (pour FPV) – Spectrum DX5e

Modérateur : attention à votre orthographe et votre mise en texte, on aime comprendre et que ce soit agréable de vous lire.
Froid Spike
Froid Spike
Modérateur (+ de 2000 messages)
Modérateur (+ de 2000 messages)

Masculin Nombre de messages : 5262
Age : 20
Localisation : Québec (la plus choutte des province de canada !!!!!!!)
Emploi ou loisirs : Construction et vol d'aéronef - Monocycle Trial - Badminton - Hockey - Plein air - Survie - Cadet de l'aviation Royale du canada (avec début de mes cours pour ma license d'avion motorisé) - Tirreur d'élite - Soutien informatique
Points : 5769
Réputation : 210
Date d'inscription : 22/03/2011

http://www.ujua.fr

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Aéro45 le Jeu 9 Mai - 7:44

Génial ! encore un modèle qui promet et très beau travail sur l'Alu...je vais suivre ça avec intérêt et en plus c'est un avion Suisse Smile cela vaut bien 1 point ! clin
A+
Aéro45
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5748
Age : 71
Localisation : Loiret (45)
Emploi ou loisirs : Aéromodélisme, Mécanique, Electronique, etc...
Points : 6630
Réputation : 386
Date d'inscription : 21/04/2011

http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Dim 12 Mai - 14:50

Salut les gens ! Smile

Merci beaucoup pour vos messages, ça fait plaisir ! clin


MontBlanc86 a écrit:C'est juste superbe ! Heureux
Tu le fais avec ton frère ce projet, ou c'est ton projet perso ?

C'est moi qui construit l'avion, mon frère m'aide financièrement ! Rire


Froid Spike a écrit:
Tu ne perds pas te temps, le TylorCraft viens d'être terminer... Et tu as beaucoup de rangement pour tes avions chez toi ?
A+

Non, je manque justement de place ! siffle

a+, Silas

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Dim 12 Mai - 15:06

Re ! clin

Bon on a reçu du joli matériel !Smile

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0610

Des servo 12kg :Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0611

Une hélice de 61 cm de long !Smileclin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0612

Un gros contrôleur !Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0613

2 Packs 5000mha 5s :clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0614

Une feuille pour les charnières (flaps) :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0615

Et pour finir des jolis lumières bien puissantes !Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0616

A installer en bouts d'ailes :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0617

Voilà, il manque encore le moteur !Smile

A+, Silas

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Aéro45 le Dim 12 Mai - 15:43

Super ! c'est du beau
Aéro45
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5748
Age : 71
Localisation : Loiret (45)
Emploi ou loisirs : Aéromodélisme, Mécanique, Electronique, etc...
Points : 6630
Réputation : 386
Date d'inscription : 21/04/2011

http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par MontBlanc86 le Dim 12 Mai - 15:46

C'est juste génial ! Heureux
C'est du beau matériel, et en plus avec les lumières, c'est encore mieux ! Heureux

J'ai hâte de voir l'avancement, je suivrais ça de près ! Smile

_________________
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Logo_bleu_90x90
Vous avez l'âme écolo ?
Faites votre bonne action du jour grâce à Unjouruneaction !
Et retrouvez UJUA sur Facebook : Page Facebook d'UJUA

Vous voulez voir mes vidéos ?
Sur Youtube, c'est ici ! !!! Construction d'un Pilatus P3 2.50m tout bois !!! 68142
Sur Dailymotion, c'est ! !!! Construction d'un Pilatus P3 2.50m tout bois !!! 68142
MontBlanc86
MontBlanc86
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2472
Age : 24
Localisation : Vienne (86)
Emploi ou loisirs : Aéromodelisme, Informatique, Football
Points : 2844
Réputation : 245
Date d'inscription : 16/01/2011

http://www.ujua.fr

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par romaindu29 le Dim 12 Mai - 16:29

magnifique avion jai hâte de voir le resultat

_________________
Romain BRETON et FIER DE L'ETRE lol!
romaindu29
romaindu29
Moyen posteur
Moyen posteur

Masculin Nombre de messages : 184
Age : 21
Points : 231
Réputation : 14
Date d'inscription : 01/10/2011

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Froid Spike le Lun 13 Mai - 11:23

C'est super beau ton matériel Magicien
Tu commende ça de ou ? Et aussi, quel est ton APN ?
Ça promet, je suivrai ça jusqu'à la fin ^^
A+

_________________
« L’aéromodélisme, bien plus qu’un rêve !  Magicien »

 4 aéronefs : -Biloute –Sensei de Flyzone – « Le vieux » - Aile volante (Flouppp... dead) – Avion fait reconstituer  Pirate

3 Radios : Turnigy TH9X modifier – Futaba Conquest 72 Mhz AM (pour FPV) – Spectrum DX5e

Modérateur : attention à votre orthographe et votre mise en texte, on aime comprendre et que ce soit agréable de vous lire.
Froid Spike
Froid Spike
Modérateur (+ de 2000 messages)
Modérateur (+ de 2000 messages)

Masculin Nombre de messages : 5262
Age : 20
Localisation : Québec (la plus choutte des province de canada !!!!!!!)
Emploi ou loisirs : Construction et vol d'aéronef - Monocycle Trial - Badminton - Hockey - Plein air - Survie - Cadet de l'aviation Royale du canada (avec début de mes cours pour ma license d'avion motorisé) - Tirreur d'élite - Soutien informatique
Points : 5769
Réputation : 210
Date d'inscription : 22/03/2011

http://www.ujua.fr

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Mar 16 Juil - 19:58

Bonsoir !Smile

Heu mais ça fait un bout de temps que j'ai pas donné de nouvelle là !Cool Smile

Bon ben ça fera un gros tas en un coup !langue

Au travail, j'ai pu pas mal avancer sur les pièces de fraisage en CNC. clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_1010
Il me manque une série de pièce en photo...

Quelques photos pour que vous ayez un petit apreçu de l'usinage de ces pièces !clin:p

Pour commencer, la fourche pour la roue avant ! clin
Cette pièce a été assez longue à réaliser à cause des nombreux serrages !clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-010

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-010

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-011

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-012

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 99846120130604105907

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 94659020130604102853

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-013

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_0910

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 66150320130604151449

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 82460120130604161401

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-014

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 72763120130607083116

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 71340820130607093819

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-015

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 35518120130607105641

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 16335920130614094812

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-016

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 56177320130614145806


Les deux pièces validé :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 75659720130614160740

Les deux rebuté :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-017

J'ai profité de faire deux trois pièces en plus vu qu'une fois que le programme est fait le reste est plutôt assez rapide...(et ça laisse de la marge pour les rebut !:p)


Sinon petite commande chez top-model de balsa, ça fait un peu mal au porte-monnaie mais ça c'est un détail négligeable chez les passionnée !:p
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_1011


Donc on colle les plans de découpe sur les planches en balsa avec de la colle en spray :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 130716093112720228

Puis on découpe toutes les pièces à la scie chantourner :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Dsc_1012

Voilà toutes les pièces sont prêtes à être assemblée !SmileSmile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 34626420130716120157HDR

Y compris les 2 gros flancs :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 81639420130716120131

Donc on assemble les couples sur les flancs et voilà ce que ça donne :Smile
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 90292920130716200427HDR

Ensuite on peut passer au treillis de la partie arrière du fuselage :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 38542420130716171024HDR

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 42887420130716173852HDR

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 25360920130716175306HDR

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-018
Voilà !



Petit bonus pour la fin, un joli Rotomax, reste à le tester langue langue
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 263480DSC1014


Voilà pour aujourd'hui, ces temps je devrais bien avancer je pense vu que je suis en vacance !:p:-)

A+, Silas

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par MontBlanc86 le Mar 16 Juil - 20:07

Sérieux ça me fait rêver quand je vois des pièces aussi propre ! Heureux
C'est juste énorme le travail que t'as fait, bon courage pour le suite, et surtout bonnes vacances, profites-en bien! clin

_________________
!!! Construction d'un Pilatus P3 2.50m tout bois !!! Logo_bleu_90x90
Vous avez l'âme écolo ?
Faites votre bonne action du jour grâce à Unjouruneaction !
Et retrouvez UJUA sur Facebook : Page Facebook d'UJUA

Vous voulez voir mes vidéos ?
Sur Youtube, c'est ici ! !!! Construction d'un Pilatus P3 2.50m tout bois !!! 68142
Sur Dailymotion, c'est ! !!! Construction d'un Pilatus P3 2.50m tout bois !!! 68142
MontBlanc86
MontBlanc86
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2472
Age : 24
Localisation : Vienne (86)
Emploi ou loisirs : Aéromodelisme, Informatique, Football
Points : 2844
Réputation : 245
Date d'inscription : 16/01/2011

http://www.ujua.fr

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Froid Spike le Mar 16 Juil - 20:09

Wouah ! Vive l'équipement de pro et un pro pour l'usiner ! Vraiment c'est super bien fait et propre, bravo Shocked
Vivement la suite,
A+

_________________
« L’aéromodélisme, bien plus qu’un rêve !  Magicien »

 4 aéronefs : -Biloute –Sensei de Flyzone – « Le vieux » - Aile volante (Flouppp... dead) – Avion fait reconstituer  Pirate

3 Radios : Turnigy TH9X modifier – Futaba Conquest 72 Mhz AM (pour FPV) – Spectrum DX5e

Modérateur : attention à votre orthographe et votre mise en texte, on aime comprendre et que ce soit agréable de vous lire.
Froid Spike
Froid Spike
Modérateur (+ de 2000 messages)
Modérateur (+ de 2000 messages)

Masculin Nombre de messages : 5262
Age : 20
Localisation : Québec (la plus choutte des province de canada !!!!!!!)
Emploi ou loisirs : Construction et vol d'aéronef - Monocycle Trial - Badminton - Hockey - Plein air - Survie - Cadet de l'aviation Royale du canada (avec début de mes cours pour ma license d'avion motorisé) - Tirreur d'élite - Soutien informatique
Points : 5769
Réputation : 210
Date d'inscription : 22/03/2011

http://www.ujua.fr

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Mar 16 Juil - 20:11

Merci à vous 2, ça fait plaisir ! Smile clin

A+

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par val0production le Mar 16 Juil - 20:26

Oulalala Ya carrément du bon niveau sur SolidWorks là xD !!!
val0production
val0production
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2367
Age : 24
Points : 2624
Réputation : 183
Date d'inscription : 13/11/2010

https://www.val0production.weebly.com

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Mar 16 Juil - 21:39

Non non moi je n'utilise pas SolidWork !

Pour fabriquer ces pièces, je programme les mouvement que la machine va effectuer pour l'usiner ! clin
Et ensuite j'ai simplement une simulation pour vérifier le déroulement du programme ! Smile

À+

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par val0production le Mer 17 Juil - 7:21

Ah ok... C'est ce que je fais en cours d'habitude xD,
Bref Joli boulot ! Maintenant c'est du sérieux !
val0production
val0production
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2367
Age : 24
Points : 2624
Réputation : 183
Date d'inscription : 13/11/2010

https://www.val0production.weebly.com

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Jeu 18 Juil - 20:05

Bonsoir !

Merci pour vos messages, ça fait plaisir et c'est en partie ça qui me motive à continuer !SmileSmile

Donc on continue avec la structure arrière du fuselage...

J'ai coller les 2 flancs sur les couples, il reste à mettre des croisions sur le haut :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-019

ensuite j'ai assemblé tout les couples plus posé les baguettes ! Smileclin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-020

Ça c'est encore facile en voyant ce que nous attend la suite => le coffrage !
Première planchette mise :
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-021

J'ai essayé de mettre une planchette entière sur le flanc à côté de celle déjà posé mais celle-ci ce décolle, elle est trop rigide !
Je vais donc couper les planchettes dans la longueur pour avoir des parties plus mince à coller !Smileclin

A+, Silas

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Mathew le Jeu 18 Juil - 21:53

sais juste super ce que tu fais Waw

_________________
... __|__
*--- langue---*

de retour  Hihi
Mathew
Mathew
Ultra-excellent posteur
Ultra-excellent posteur

Masculin Nombre de messages : 1659
Age : 23
Localisation : le mans
Points : 1806
Réputation : 142
Date d'inscription : 26/10/2011

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par val0production le Ven 19 Juil - 11:21

Tu bosses vite et bien !!!
val0production
val0production
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 2367
Age : 24
Points : 2624
Réputation : 183
Date d'inscription : 13/11/2010

https://www.val0production.weebly.com

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Silas le Mar 23 Juil - 19:41

Hello tout le monde ! Smile

Merci les gars, ça fait plaisir ! clin

Pour continuer le travail il me fallait un outils qui me permette de couper des languettes dans les planchettes de balsa... clin

Voilà le travail ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-022
On peut régler la largeur des languettes à couper en déplaçant la vis dans le trou oblong. Smile clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-023

Bon alors maintenant on peut couper ces languettes ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-024

Une fois qu'on a un petit paquet on peut commencer à coffrer ! clin
Le but de coffrer par petites languettes c'est qu'on est pas embêté avec les rayons du fuselage ! clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-025
On maintien avec des épingles, scotch, pince...

!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-026

C'est juste super long je trouve mais sinon ça va, même si c'est un peu galère avec les rayons... clin
!!! Construction d'un Pilatus P3 2.50m tout bois !!! 2013-027
presque fini la partie arrière du fuselage ! (Bon si on ne compte pas la partie du dessus qui reçois encore les couples "arrondi" !:*))

Bon ben une suite bientôt surement  ! clin

A+, Silas

_________________
Le frère de Rafael

Pour acheter votre matériel de modélisme : ModeliShop !!! clin

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Footer_logo Smile Smile Smile
Silas
Silas
Incroyablement méga-excellent posteur
Incroyablement méga-excellent posteur

Nombre de messages : 1860
Age : 24
Localisation : Suisse/VD
Emploi ou loisirs : modélisme
Points : 1969
Réputation : 90
Date d'inscription : 04/07/2010

Revenir en haut Aller en bas

!!! Construction d'un Pilatus P3 2.50m tout bois !!! Empty Re: !!! Construction d'un Pilatus P3 2.50m tout bois !!!

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
