Nouveau modèle ?

Message par Aéro45 le Dim 20 Nov - 7:08

Bonjour à tous...
Je vous présente cette nouvelle construction, cela faisait longtemps...il s'agit d'un petit modèle réduit d'avion à aile haute, prévu pour un moteur électrique de chez Multiplex le " Permax 400/6V " comme il m'en restait un...plus d'infos >>>ICI<<<


Il est tiré d'un plan encarté de la revue ( M.R.A ) Modèle Réduit d'Avion n° 646 d'Octobre 1993

Envergure: 1080 mm - Longueur: 850 mm - Surface alaire: 21,5 dm² - Poids: 720 g - Charge alaire: 39 g/dm² - Profil: Eppler 205

Radio: 4 voies - Fonctions: moteur, dérive et profondeur

                Une vue du modèle de la revue...




Quelques vues de la construction, le stabilisateur, en baguettes balsa de 10x5 et 5x5



La dérive, en baguettes balsa de 10x5 et 5x5


Le fuselage en balsa de 20/10 et baguettes balsa de 10x10


Ou j'en suis aujourd'hui ! je trouve original la fixation du train...


Le train en corde à piano ( c.a.p ) de 2 mm et roues de 50 mm



A suivre... Smile


Dernière édition par Aéro45 le Lun 21 Nov - 16:43, édité 1 fois
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par VLYS le Dim 20 Nov - 7:56

Salut,  j'ai répondu  sur mon post

BRAVO

crdt
avatar
VLYS
Bon posteur
Bon posteur

Masculin Nombre de messages : 459
Age : 59
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 531
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Dim 20 Nov - 8:07

Oui j'ai vu et merci pour ton commentaire... Smile bon Dimanche
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par fafajet76 le Lun 21 Nov - 19:45

bonjour,
je vais être un peu moins actif, petit problème de santé rien de bien méchant.
dents de sagesse.
mais très intéressant ce petit avion, il ressemble un peu au westerly.
ça me rappel toute ma jeunesse j'ai appris à piloter dessus.
http://letortillardvolant.free.fr/Westerly.html

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2295
Age : 47
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2547
Réputation : 128
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par VLYS le Lun 21 Nov - 23:19

Courage

les dents se perdent, et la sagesse ??  En même  si il y avait eu trop de sagesse, jamais il n'y aurait eu d'avion.

Cordialement
avatar
VLYS
Bon posteur
Bon posteur

Masculin Nombre de messages : 459
Age : 59
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 531
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Mar 22 Nov - 7:00

Bonjour,
c'est vrai ce modèle ressemble à beaucoup de modèles de base d'une certaine époque...et puis j'ai toujours eu un faible pour ce type d'avion à aile haute...
Je te souhaite déjà fafajet un bon rétablissement en ce qui concerne ton intervention chirurgicale
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par fafajet76 le Mar 22 Nov - 10:19

VLYS a écrit:Courage

les dents se perdent, et la sagesse ??  En même  si il y avait eu trop de sagesse, jamais il n'y aurait eu d'avion.

Cordialement

j'aime beaucoup cette phrase.
PS: ne t'inquiète pas je ferais un petit ménage sur le post christian.
pour ne pas non plus le polluer.

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2295
Age : 47
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2547
Réputation : 128
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Mer 23 Nov - 7:03

Bonjour,
Entoilage de la Dérive et du Stab.


Par contre pour le fuselage, j'ai commencé à le peindre à la bombe, deux couches d'enduit nitro...ponçage et peinture

Une vue avec l'empennage en place pour voir


A suivre... Smile
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par VLYS le Mer 23 Nov - 8:28

Ah oui, c'est pas mal du tout... je vais tout de même pas faire trop de compliments!! clin

blink je crois que sur le plan le tableau de bord (F2) me semble  plutôt penché. C'est pas moi qui vais te dire de respecter le plan ..  m'enfin ...  siffle
avatar
VLYS
Bon posteur
Bon posteur

Masculin Nombre de messages : 459
Age : 59
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 531
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par fafajet76 le Mer 23 Nov - 8:37

rien à dire si ce n'est un point de plus.
Amicalement Fabrice

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2295
Age : 47
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2547
Réputation : 128
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Mer 23 Nov - 9:01

VLYS a écrit:Ah oui, c'est pas mal du tout... je vais tout de même pas faire trop de compliments!! clin

blink je crois que sur le plan le tableau de bord (F2) me semble  plutôt penché. C'est pas moi qui vais te dire de respecter le plan ..  m'enfin ...  siffle
Tu as raison, bien vu Shocked  ! je vais rectifier le tir, ce sera mieux


Et merci fafajet pour le point...
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Mer 23 Nov - 16:08

Re,

J'ai peint la deuxième partie en jaune et j'ai mis un filet adhésif noir, pour séparer les deux couleurs...

Deux autocollants et un damiers sur le volet du stab, tout de suite c'est mieux...

A suivre... Smile
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par fafajet76 le Mer 23 Nov - 16:48

magnifique, le damier j'aime moins, ce n'est que mon avis.

mais un point de réputation que tu n'a pas volé. Magicien
Amicalement Fabrice

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2295
Age : 47
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2547
Réputation : 128
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Mer 23 Nov - 19:28

Merci pour le point Smile
pour les damiers tu as raison, ça surcharge un peu l'arrière du stab...je vais les retirer ce sera mieux
@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par VLYS le Mer 23 Nov - 22:28

Y a pas photo  c'est beau!  et ça traine pas la construction.
avatar
VLYS
Bon posteur
Bon posteur

Masculin Nombre de messages : 459
Age : 59
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 531
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Jeu 24 Nov - 6:57

Bonjour,
Merci !
C'est vrai que la construction est assez rapide, mais comme j'ai le temps ( retraite ) je peux travailler sans relâche de bonnes heures...

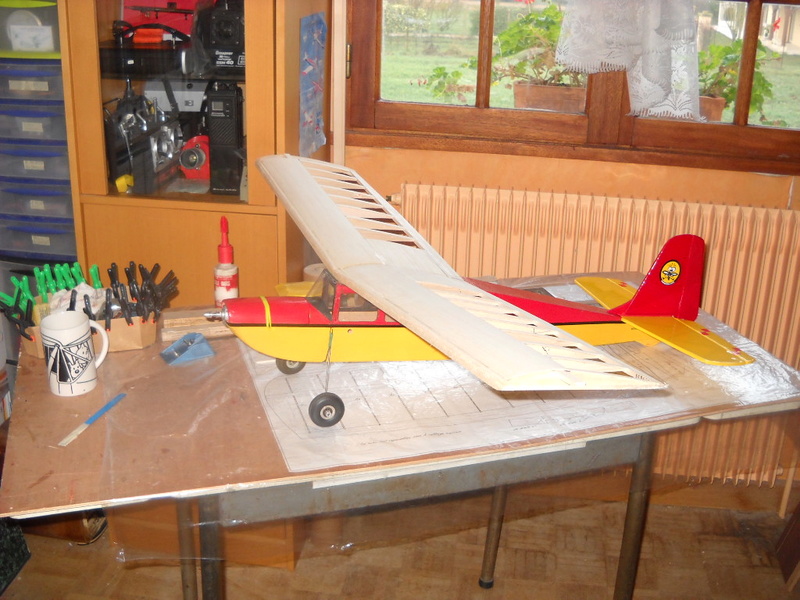

Aujourd'hui j'attaque l'aile, il devrait en principe voler samedi si le temps le permet !


Dessin des gabarits des nervures sur du papier, que je vais coller sur des rectangles de balsa en 20/10 et ensuite découper à la scie à chantourner


La scie..." chien fidèle " je l'ai depuis plus de 35 ans, et toujours au top !


@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Ven 25 Nov - 7:05

Bonjour,
Installation du moteur, il est décalé vers la droite pour l'anti-couple et également en piqueur, on voit à sa place l'AQ Li-Po 2S


Mise en place de l'interrupteur ON/OFF , le fil d'antenne sera par la suite mis à sa place et tendu, au niveau poids, avec l'ensemble embarqué, (moteur et son hélice, l'AQ, le contrôleur, l'interrupteur, le récepteur et les 2 servos ) j'arrive à 462 g


A suivre...
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par fafajet76 le Ven 25 Nov - 19:47

Christian, un de ces quatre on va se cotiser tu va jeter tout tes moteurs à charbon, pour connaitre les moteurs bruchless, moins gourmand plus économique, garantie pratiquement à vie, plus léger. Heureux

_________________
MODERATEUR
avatar
fafajet76
Modérateur
Modérateur

Masculin Nombre de messages : 2295
Age : 47
Localisation : Haute normandie
Emploi ou loisirs : modélisme avion planeurs depuis 30 ans que le temps passe vite
Points : 2547
Réputation : 128
Date d'inscription : 02/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Sam 26 Nov - 7:10

Bonjour,
Tu as raison ! mais là c'est pour faire comme à l'époque, et en plus il me restait ce moteur ! il tourne bien et il est rodé
Pour les Brushless j'en ai sur, le Kapitan, l'Easy Cub, le Mini Baron

Remarque je peux par la suite changer de moteur, par contre il me faudrait la même forme au niveau corps du moteur...  siffle
Il faut que je fasse une recherche, je connais mal ces moteurs !

Une vue sur l'avancement de l'aile...


@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Dim 27 Nov - 8:12

Bonjour,
Voila ou j'en suis avec l'aile, je l'entoile aujourd'hui et si demain il fait beau ? il volera...au niveau entoilage je vais faire le dessus rouge et le dessous jaune,

@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par marcalfred le Dim 27 Nov - 10:12

Bonjour,

Belle construction, j'aime beaucoup la forme du fuselage ! il est élégant cet avion!
avatar
marcalfred
Moyen posteur
Moyen posteur

Nombre de messages : 131
Age : 71
Localisation : Suisse romande, canton de Neuchâtel
Emploi ou loisirs : retraité, moto, pêche, tir, et modélisme.
Points : 186
Réputation : 8
Date d'inscription : 02/11/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Dim 27 Nov - 10:28

Merci,  Smile
Tiens une autre vue du modèle...avec ma tasse de café au logo Tintin !


A suivre... Smile
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par VLYS le Dim 27 Nov - 16:20

SALUT,

Je suis Méchant   Pirate  jaloux... mais jaloux... et j'ai même pas honte Embarassed

Parait que bel avion,  vole bien  donc on attendra des vidéos si possible du vol.

Moi je viens de me lancer avec mon polyclub affraid

Bonne continuation
avatar
VLYS
Bon posteur
Bon posteur

Masculin Nombre de messages : 459
Age : 59
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 531
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Aéro45 le Dim 27 Nov - 16:40

Merci !
le premier vol devrait ce faire cette semaine si la météo le permet ! et c'est sur il y aura une vidéo, car je me filme tout seul, donc de ce fait il y a toujours une trace d'un vol...

Je te souhaite une bonne construction avec ton polyclub et surtout que tu prennes du plaisir à le construire et à le faire voler.

@+Christian
avatar
Aéro45
+ de 2000 messages
+ de 2000 messages

Masculin Nombre de messages : 5677
Age : 70
Localisation : Loiret (45)
Emploi ou loisirs : Modélisme en général et Mécanique
Points : 6539
Réputation : 386
Date d'inscription : 21/04/2011

Voir le profil de l'utilisateur http://fangraupner.eklablog.com/

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par VLYS le Dim 27 Nov - 16:53

Tu pourrai m'expliquer quelle méthode ou matériel tu utilises  pour te filmer car  j'avais bien emmené un petit caméscope (enregistre sur carte sd) mais il aurai fallu une troisième main , déjà qu'avec deux je me suis emmêlé les pinceaux.

bonne soirée.
avatar
VLYS
Bon posteur
Bon posteur

Masculin Nombre de messages : 459
Age : 59
Localisation : TARN ET GARONNE
Emploi ou loisirs : bricolage, mécanique,
Points : 531
Réputation : 9
Date d'inscription : 25/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Nouveau modèle ?

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
